【Unity】スペキュラーマップシェーダー

はじめに

下記のアセットの T_04 を利用して、解説しています。
https://assetstore.unity.com/packages/2d/textures-materials/metals/yughues-free-metal-materials-12949

スペキュラーマップとは

鏡面反射率が高い部分を白、鏡面反射しにくい部分を黒としたテクスチャのことです。
メタリックマップ や グロスマップ とも呼ばれます。

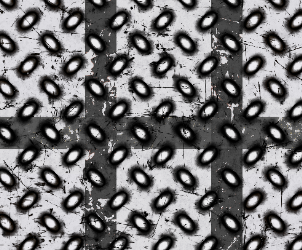

以下の画像は利用したアセットのスペキュラーマップの一部分です。

計算方法

uv座標を使ってスペキュラーマップをサンプリングします。サンプリングしたRGB値からR値だけ取り出し、スペキュラー値とかけます。
ただの鏡面反射と違い、R値が0だと鏡面反射をしないようにできます。(物質がもつ質感をより再現できる)

$C = r_{1} (R \cdot V)^n$

$R$ を求める計算式は【ShaderLab】鏡面反射を実装する の記事で紹介しています。

ShaderLabで実装する

環境

• Unity 2021.2.11f1
• Build-in Rendering Pipline

ここでは、スペキュラーマップを使った鏡面反射のみ実装します。

SpecularMap.shader

https://gist.github.com/went5/bf1117bd8fb451689ac80f82df17bdbb

スペキュラーマップからR値を取り出す

float specTex = tex2D(_SpecularTex, i.uv).r;

白黒でしか判断しないため、R値のみ取り出しています。

スペキュラーマップとスペキュラーをかけ合わせる

fixed3 specular = _LightColor0.rgb * specTex * pow(RdotV, _Shininess);

スペキュラーの計算に、 specTex (スペキュラーマップ)
をかける処理をいれることで、テクスチャによる反射を制御できます。例えば、黒だと
specTex は0になるため specular も0になります。

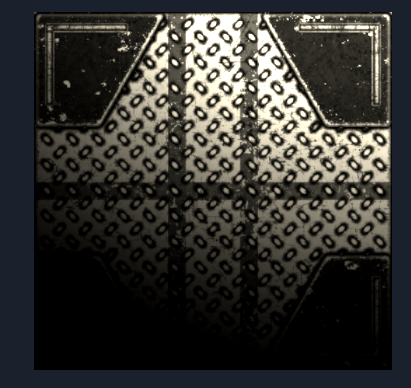

以上で、冒頭の画像を実装できます。
